分解してみると、原因は内部のスペーサーに組み込まれた小さな板ばねの破損でした。
調べて見つけたTOTOの板ばね「TH72599S」に交換したところ、クリック感は元どおりに復活しました。
こんな小さな板ばねひとつで直ったことから、気になったのが、「この板ばねは、ほかのTOTO水栓にも使われているのだろうか？」ということです。
調べていくと、板ばねが組み込まれたスペーサーには複数の種類があり、それぞれ多くの水栓に使われていることが分かりました。
この記事では、実際に使用している水栓や購入したスペーサーを分解・比較しながら、板ばねTH72599Sがどのような水栓で使われている可能性があるのか、その手がかりを調べていきます。
調査した水栓品番については、別ページで品番から検索できるようにまとめています。使用している水栓が対象になる可能性をすぐに確認したい方は、こちらをご覧ください。
TH72599Sへの交換でクリック感が復活
今回、板ばねを交換したのは、我が家で使用しているTOTOの浴室用混合水栓です。

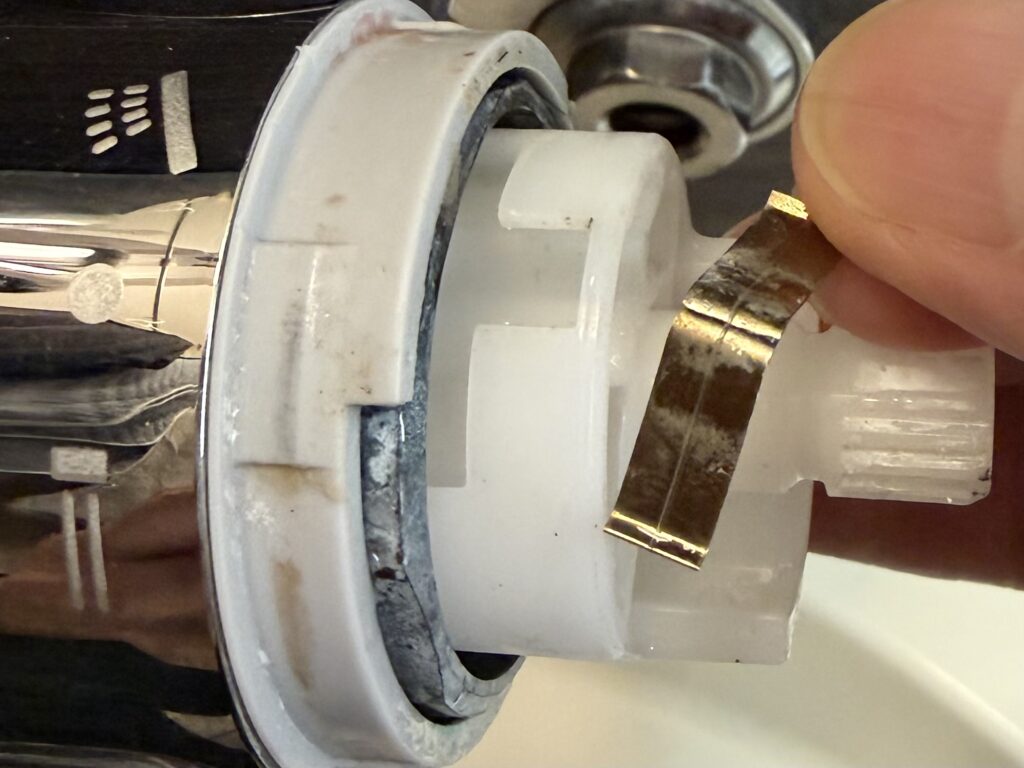

切替ハンドルのクリック感がなくなったため分解したところ、スペーサー内部の板ばねが途中で折れていました。
折れた板ばねを取り外し、新品のTH72599Sに交換して組み直したところ、切替ハンドルのクリック感と「カチッ」という音が復活しました。
この水栓では、板ばねTH72599Sだけの交換で症状が改善したことを実機で確認できました。
使用している水栓の品番は「TBV03445J1」です。この品番については、後ほど対象機種を調べる中でも触れます。
故障に気づいた経緯や分解、板ばねの交換作業については、「シャワー水栓クリック音が消えたのは板ばねの破損でした」で詳しく紹介しています。
TOTOの板ばね「TH72599S」とは
TH72599Sは、TOTOの公式サイト「COM-ET」で、商品名「板ばね」として掲載されている小さな金属部品です。
我が家の水栓を分解した際、この板ばねは切替ハンドル内部の「スペーサー」と呼ばれる部品に組み込まれていました。
実物は小さな金属板を「への字」に曲げたような形をしており、切替ハンドルを回したときのクリック感に関係していると考えられます。
ここで気になったのが、「同じような板ばねは、ほかのスペーサーにも入っているのではないか？」ということでした。
4つの板ばねを実物で比較
TH72599Sについて調べていく中で、形状を比較できる4つの板ばねがそろいました。

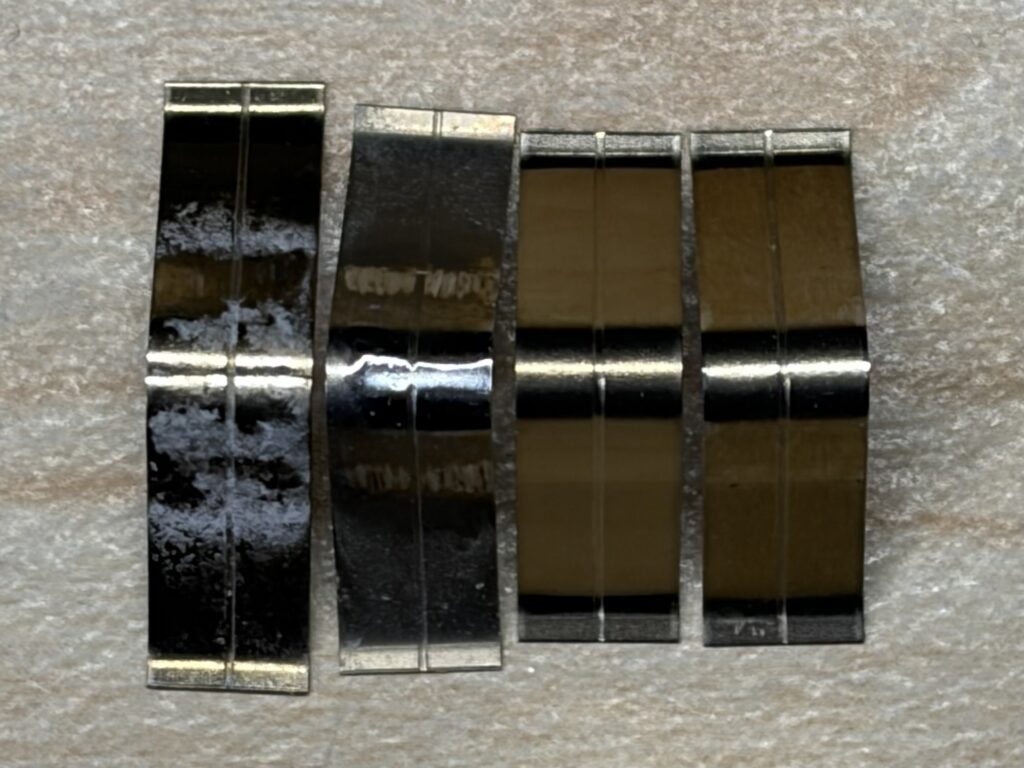

左から、①破断した板ばね、②使用していた板ばね、③TH926101RWの板ばね、④新品TH72599S
写真の左から、
① 現在使用の水栓内部で破断していた板ばね
② 以前使用していた水栓から取り出した板ばね
③ 購入したスペーサーTH926101RWから取り出した板ばね
④ 単品で購入した新品のTH72599S
の順です。
4つを並べてみると、左側の①②と右側の③④では、板ばねの様子に違いが見られます。
右側の③と④は非常によく似た形をしています。

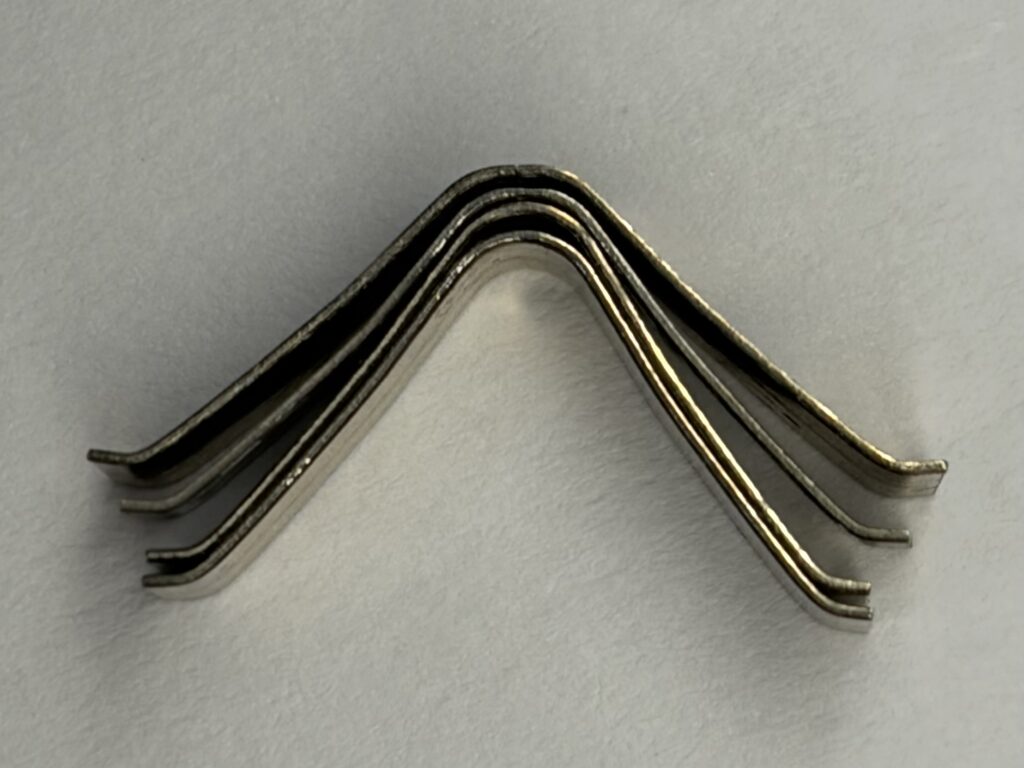

さらに4つの板ばねを「への字」の方向から重ねて比較してみました。
破断品・使用品・TH926101RWの板ばね・新品TH72599Sを重ねて形状を比較
この角度から見ると、③のTH926101RWから取り出した板ばねと④の新品のTH72599Sは、形状がほぼ重なって見えます。
実物を比較した限りでは、両者は非常によく似た板ばねであることが分かります。
では、これらの板ばねが組み込まれていた3種類のスペーサーを見ていきます。
板ばねが組み込まれていた3種類のスペーサー
調査を進める中で、形や大きさの異なる「THA35」「THA1-6」「TH926101RW」の3種類のスペーサーを実物で確認しました。
「THA35」は我が家の水栓に使われていたものです。「THA1-6」は、以前使用していた水栓の切替ハンドル部「THA1-2」の内部部品と形状・寸法が一致しています。「TH926101RW」は調査の中で見つけ、実際に購入して内部を確認しました。
形や大きさは異なりますが、3種類とも内部に板ばねが組み込まれていました。

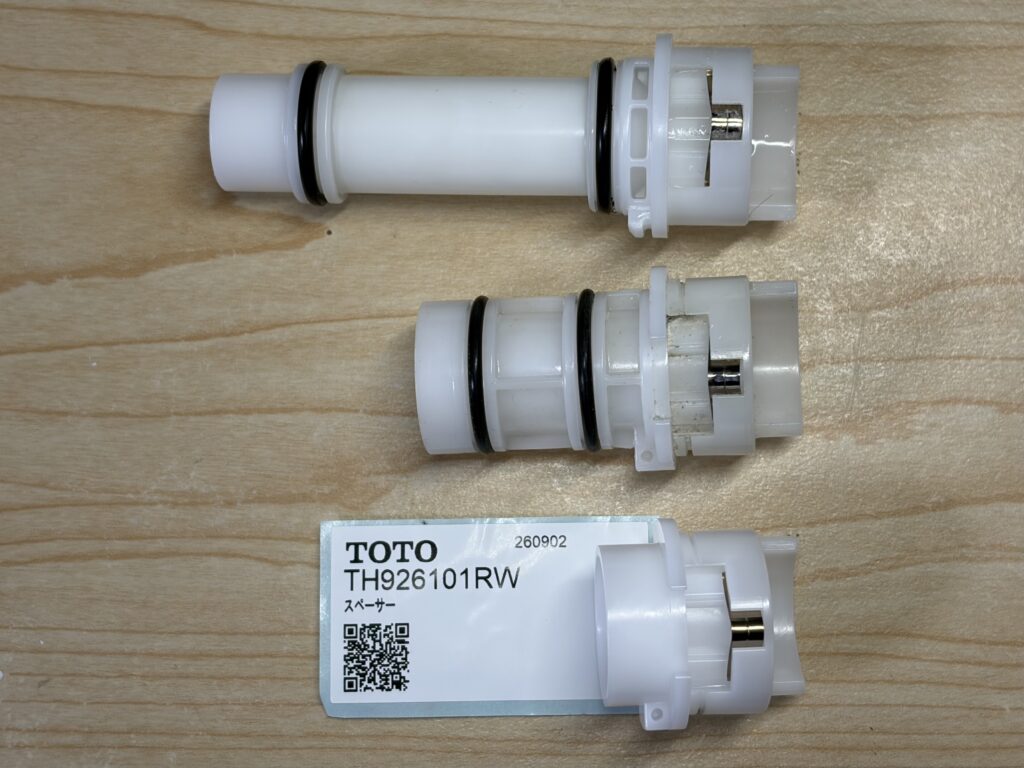

3種類のスペーサーを実物で比較
写真の上から「THA35」「THA1-6」「TH926101RW」です。
上からTHA35、THA1-6、TH926101RW

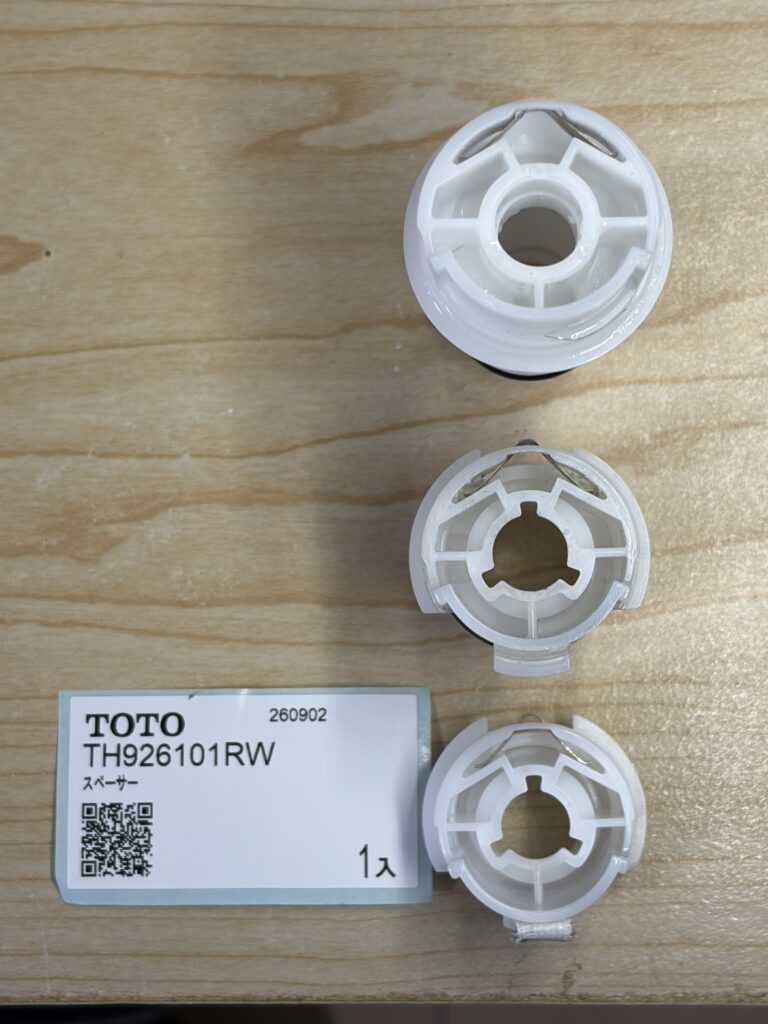

板ばねが見える側から比較すると、3種類それぞれで内部の板ばねを確認できます。
上からTHA35、THA1-6、TH926101RW。3種類とも板ばねが組み込まれている
では、この3種類のスペーサーは、どのTOTO水栓に使われているのでしょうか。
各スペーサーはどのTOTO水栓に使われているのか
TOTOの公式情報をもとに3種類のスペーサーが使われている水栓品番を調べてみると、かなり多くの製品が関係していることが分かりました。
ここでは、板ばねTH72599Sが使われている水栓を探す手がかりとして、各スペーサーの対象機種を見ていきます。
THA35の対象適用製品は149機種
TOTOパーツショップでTHA35の対象適用製品を確認すると、149機種が掲載されています。
我が家の水栓もこの149機種に含まれており、実際にTHA35内部の板ばねをTH72599Sへ交換して、クリック感が復活することを確認できました。
THA1-6の対象適用製品は367機種
TOTOパーツショップでTHA1-6の対象適用製品を確認すると、367機種が掲載されています。
THA35の149機種との重複はなく、合わせると、対象適用製品として確認できる水栓は合計516機種になります。
TH926101RWの対象機種も公式情報から調査
TH926101RWについても、どの水栓に使われているのかTOTOの公式情報をもとに調べました。
THA35やTHA1-6とは異なり、TOTOパーツショップでは対象適用製品の一覧を確認できません。そのため、COM-ETの商品情報や分解図、補修部品の情報などから個別に調査しています。
その中で、切替ハンドル部「THA1-4」の補修部品として、スペーサー「TH926101RW」が掲載されていることをTOTOの公式情報で確認できました。
TH926101RWについては現在も対象機種を調査中です。新たに確認できた機種については、順次追加していく予定です。
使用している水栓が対象か確認する方法
TH72599Sへの交換で直せる可能性があるのかを確認するため、まずは使用している水栓の品番を確認します。
水栓本体の表示のほか、購入時の取扱説明書や保証書、購入履歴などから確認できる場合もあります。
今回調査した水栓については、水栓品番からTH72599Sとの関係を確認できるよう、別ページにまとめています。
水栓品番を入力すると候補が絞り込まれ、TH72599Sが使われている可能性や確認状況を簡単に確認できます。スペーサーの品番などは、その判断材料となる参考情報としてあわせて掲載しています。
DIYで板ばねだけを交換する場合の注意点
板ばねだけの交換であれば交換する部品は小さいですが、水栓を分解する作業になります。
作業前には必ず止水し、取り外した部品の向きや位置を確認しながら作業してください。
また、クリック感がなくなる原因が板ばね以外にある場合や、内部の部品が劣化している場合もあります。分解して異常が見つかった場合や、自分での作業が難しいと感じた場合は、無理に作業を続けないようにしてください。
この記事で紹介している方法は、我が家で実際に行ったDIYでの修理例です。水栓の状態を確認し、安全に作業できると判断したうえで行ってください。
まとめ｜TH72599Sだけの交換で直る可能性がある
我が家のTOTO浴室用混合水栓では、切替ハンドルのクリック感がなくなった原因は、内部に入っていた板ばねの破損でした。
この板ばねをTH72599Sへ交換したところ、クリック感と「カチッ」という音が復活しました。
さらに調べてみると、ほかのTOTO水栓にもTH72599Sとよく似た板ばねが使われている可能性があることが分かりました。
切替ハンドルのクリック感がなくなった場合、水栓やハンドル部を一式交換する前に、板ばねTH72599Sだけの交換で直せる可能性もあります。
調査した機種については、水栓品番からTH72599Sとの関係を簡単に確認できるページにまとめています。新たに確認できた情報についても、随時追加していきます。
